Accessoires voor membraanpompen
Filter drukregelaar
voor Lutz luchtmotoren en membraanpompen DMP 1/4" tot 2"
Omschrijving:
Filterdrukregelaar met manometer voor het instellen van de werkdruk.
Toevoerdruk max. 16 bar
Omgevingstemperatuur max. 60°C
Eigenschappen & voordelen
Filterelement 5 µm, Cellpor en 40 ?m, gesinterd brons
Behuizing van gegoten zink en aluminium
Membraan en afdichtingen van NBR
PP
DN 19 (3/4")
Slangaansluiting
met 1 1/4" binnendraadaansluiting
Beschrijving:
De slangaansluiting verbindt de persslangen met het pompstation, de dubbelmembraanpompen of de doseersproeier. Bij gebruik van een dubbelmembraanpomp moet naast de slangaansluiting een geschikte verloopnippel worden gebruikt.
Speciale aansluitingen zijn op aanvraag verkrijgbaar
Eigenschappen en voordelen
Nominale maten: DN 13 / DN 19 / DN 25 / DN 32
Materialen PP / PVDF / aluminium / roestvrij staal / HC
PP
Voetzeef
Geschikt voor pompstation PP of zuigpijp
Beschrijving:
De voetzeef kan worden gebruikt voor PP, PVDF, aluminium en roestvrijstalen pompeenheden. Door de zeef aan de pompvoet te bevestigen, kunnen grove verontreinigingen uit de buurt van belangrijke onderdelen zoals de aandrijving (rotor, waaier) worden gehouden.
Voor bevestiging aan de pompvoet en de zuigleiding met Ø 41 mm
Kenmerken & voordelen
Voorkomt vervuiling in het pompstation door deze eruit te filteren
Buitendiameter van de leiding 55 mm
Maaswijdte 20 x 2 mm
PE
PTFE
Pulsatiedemper
voor de dubbelmembraanpompen 1/2"
Beschrijving:
De pulsatiedempers zijn houders gevuld met een gaskussen. Een membraan scheidt het gaskussen van de systeemvloeistof. Pulsatiedempers slaan een deel van het slagvolume op en voeren het af in het slagritme van de dubbelmembraanpomp, waarbij het gaskussen overeenkomstig wordt samengeperst of gedecomprimeerd. Hierdoor is de pulserende stroming van de pomp bijna uniform.
Automatische luchtregeling / instelbare luchtregeling (FPM-versie)
Materialen: PE / PTFE / roestvrij staal
Eigenschappen & voordelen
Max. werkdruk 8 bar / 10 bar (FPM-versie)
zorgen voor een bijna uniforme volumestroom, wat de nauwkeurigheid van debietmeters verhoogt
Compensatie van drukpieken (waterslag) beschermt geïnstalleerde fittingen
Voorkomt buistrillingen die materiaalmoeheid en buisbreuken veroorzaken
1000 mm
1 1/4" AG
Zuigpijp
gemaakt van polypropyleen (PP)
Omschrijving:
De zuigslang moet zeer chemische media kunnen transporteren of aanzuigen zonder dat de buitenlaag wordt aangetast, zoals bij het onderdompelen van een slang.
Materiaal: PP
Eigenschappen & voordelen
Buitendiameter van de buis 41 mm
Buislengte van 1000 - 1200 mm
Aansluiting: 1 1/4" AG
Explosiebeveiliging
DN 19 (3/4")
2 m
Set oplosmiddelslangen (NBR)
voor licht ontvlambare koolwaterstoffen
Omschrijving:
De slangenset is geschikt voor een breed scala aan in de handel verkrijgbare oplosmiddelen. De slang is elektrisch geleidend, zodat hij ook kan worden gebruikt in omgevingen met explosiegevaar. De set wordt gebruikt voor aansluiting op het pompstation of de doseersproeier.
Ook verkrijgbaar in speciale lengtes op aanvraag
Elektrisch geleidend
Eigenschappen & voordelen
Slangaansluiting: 1 1/4" binnendraad
Nominale diameter: DN 19 (3/4")
Voorgemonteerde slangaansluitingen
Voldoet aan EU-voorschriften 10/2011 en 1935/2004
3/8" BINNENDRAAD
Naaldventiel
gemaakt van messing
Beschrijving:
Het naaldventiel regelt het luchtvolume naar de dubbelmembraanpomp. In tegenstelling tot de kogelklep is het luchtvolume flexibel instelbaar.
Materiaal: messing
Bij gebruik van het naaldventiel met dubbelmembraan 1/2" en 1" is de schroefdraadverlenging (5000-712) vereist.
Eigenschappen & voordelen
Aansluiting: 3/8 / 3/4" binnendraad
Roestvrij staal
IBC oversteek
voor vatpompen en excentrische wormpompen B70
Omschrijving:
De IBC hijsbalk wordt gebruikt om de pompeenheden of de dubbelmembraanpomp veilig te verwijderen en te installeren.
Geschikt voor vatpompen, B70 progressieve holtepompen en membraanpompen
Inclusief transportbanden voor hefvoertuigen en spanhaken voor bevestiging aan de container
Kenmerken en voordelen
Compatibel met alle standaard IBC-containers
Materiaal: roestvrij staal
Spanhaak: gegalvaniseerd staal
voor vatpompen / B70-versie, geleidingshuls met Ø 55 mm van kunststof
PP
PTFE
Pulsatiedemper PD III D
voor de dubbelmembraanpompen 1/4"
Beschrijving:
De pulsatiedempers zijn houders gevuld met een gaskussen. Een membraan scheidt het gaskussen van de systeemvloeistof. Pulsatiedempers slaan een deel van het slagvolume op en voeren het af in het slagritme van de dubbelmembraanpomp, waarbij het gaskussen overeenkomstig wordt samengeperst of gedecomprimeerd. Hierdoor is het pulserende debiet van de pomp bijna uniform.
Regelbare luchtregeling
Materialen: PP / PVDF / roestvrij staal
Kenmerken & voordelen
Type aansluiting aan mediumzijde: 1/2" IG
Type aansluiting aan luchtzijde: 1/4" AG
Max. werkdruk 10 bar
zorgen voor een bijna uniforme volumestroom, wat de nauwkeurigheid van debietmeters verhoogt
Compensatie van drukpieken (waterslag) beschermt geïnstalleerde fittingen
Voorkomt buistrillingen die materiaalmoeheid en buisbreuken veroorzaken
Explosiebeveiliging
Roestvrij staal (1.4571)
DN 13 x 1/2 IG
Integratie van slangen
voor DMP 1/2"
Omschrijving:
De slangverbinder wordt gebruikt als veiligheidsverbinder voor minerale olieslangen, slangen voor oplosmiddelen en universele chemische slangen met verschillende aansluitdraden.
Voor dubbelmembraanpompen
Eigenschappen & voordelen
Gemaakt van messing / roestvrij staal (1.4571)
Voor slang met nominale diameter DN 13 / DN 19
Explosiebeveiliging
2m
Potentiaalvereffeningskabel
voor de DMP 1/4" tot 1"
Beschrijving:
De potentiaalvereffeningskabel wordt gebruikt voor de elektrisch geleidende verbinding tussen de explosieveilige pomp en het vat en heeft de functie van aarding en potentiaalvereffening.
2 m met bevestigingsclip
Eigenschappen & voordelen
Functie aarding en potentiaalvereffening
DN 19 (3/4")
2 m
Slangenset logen + zuren
Voor zure vloeistoffen en chemicaliën met lage viscositeit
Omschrijving:
De slangenset is geschikt voor agressieve en niet-brandbare vloeistoffen, maar ook voor voedingsvloeistoffen. De slang is gemaakt van PVC met een ingebedde en gegalvaniseerde staaldraad spiraal (gladde binnen- en buitenkant). De set wordt gebruikt voor aansluiting op het pompstation of de straalpijp.
Ook verkrijgbaar in speciale lengtes op aanvraag
Eigenschappen & voordelen
Nominale diameter DN 19 (3/4")
PP slangaansluiting
Voorgemonteerde slangaansluitingen en slangklemmen
PP
DN 12 x 1/2" AG
Inschroefbare slangtule
voor de dubbelmembraanpomp 1/2"
Omschrijving:
Met de inschroefbare slangtule kunnen slangen rechtstreeks worden aangesloten op de druk- of zuigtule van de dubbelmembraanpomp.
Materiaal PP
Eigenschappen & voordelen
Type aansluiting: DN 12 x 1/2" AG / DN 20 x 1/2" AG
DN 9 (3/8")
max. 14 bar
1 m
PVC-slang / persluchtslang
met stoffen inzetstuk
Omschrijving:
De persluchtslang wordt gebruikt voor de luchttoevoer naar de luchtmotoren of membraanpompen, maar kan ook worden gebruikt als dampretourslang (DN 9) voor het dampretoursysteem voor mobiel gebruik.
Ook verkrijgbaar in speciale lengtes op aanvraag
Nominale breedtes: DN 9 / DN 13
Eigenschappen & voordelen
PVC-slang met weefselinzet
Werkdruk (nominale breedte DN 9) max. 14 bar
Bedrijfsdruk (nominale breedte DN 13) max. 10 bar
Explosiebeveiliging
DN 25 (1")
max. 16 bar
Speciale chemische slang PTFE
voor gewone en hoogzuivere media
Omschrijving:
De slang is geschikt voor alle gangbare media, maar ook voor hoogzuivere producten. Hij kan worden gebruikt als druk- of zuigslang en voldoet aan de vereisten van FDA en USP Class VI. De slang is elektrisch geleidend, zodat hij ook kan worden gebruikt in omgevingen met explosiegevaar.
Ook verkrijgbaar in speciale lengtes op aanvraag
Nominale diameter: DN 19 / DN 25
Eigenschappen & voordelen
Werkdruk tot max. 16 bar
Kleurcodering: "blauw/wit/rood
Voldoet aan EU-voorschriften 10/2011 en 1935/2004
DN 25 (1")
1 m
PVC-spiraalslang
met stof versterkt
Omschrijving:
De slang is geschikt voor agressieve, niet-brandbare vloeistoffen. De slang is gemaakt van PVC met een weefselinzet en een ingebedde spiraal van gegalvaniseerd staaldraad. Perfect voor het transporteren van voedingsvloeistoffen.
Ook verkrijgbaar in speciale lengtes op aanvraag
Nominale breedte: DN 19 / DN 25 / DN 32 / DN 38 / DN 50
Eigenschappen en voordelen
Bedrijfstemperatuur max. 14 bar
Voldoet aan EU-voorschriften 10/2011 en 1935/2004
PP
DN 50 x 2" binnendraad
Slangaansluiting
voor DMP 2" en B70-V
Beschrijving:
De slangaansluiting verbindt de persslangen met de druk-/zuigpijpen van de dubbelmembraanpompen of de doseersproeier. Bij gebruik van een dubbelmembraanpomp moet naast de slangaansluiting een geschikte reduceernippel of een fles met schroefdraad worden gebruikt.
Speciale aansluitingen zijn op aanvraag verkrijgbaar
Eigenschappen & voordelen
Materialen PP / PVDF / roestvrij staal
Aansluitingen: DN 38 x 1 1/2" binnendraad / DN 50 x 2" binnendraad
PVDF
DN 8 x 1/4" AG
Inschroefbare slangtule
voor de dubbelmembraanpomp 1/4"
Omschrijving:
Met de inschroefbare slangtule kunnen slangen rechtstreeks worden aangesloten op de druk- of zuigtule van de dubbelmembraanpomp.
Materialen PVDF / messing / roestvrij staal
Eigenschappen & voordelen
Type aansluiting: DN 8 x 1/4" AG / DN 9 x 1/4" AG
PP
DN 25 x 1" AG
Inschroefbare slangtule
voor de dubbelmembraanpomp 1".
Omschrijving:
Met de inschroefbare slangtule kunnen slangen rechtstreeks worden aangesloten op de druk- of zuigtule van de dubbelmembraanpomp.
Materialen PP / roestvrij staal
Eigenschappen & voordelen
Type aansluiting: DN 25 x 1" AG
DN 9 (3/8")
Slangklemmen
voor slangmaat DN 9
Omschrijving:
De slangklem is gemaakt van roestvrij staal en is geschikt voor het bevestigen van de verschillende afleverslangen aan de slangaansluiting.
Nominale maten: DN 9 / DN 13 / DN 19 / DN 25 / DN 32 - 38 / DN 50
PP
DN 40 x 1 1/2" AG
Flens met schroefdraad
voor de dubbelmembraanpomp 1 1/2"
Beschrijving:
De draadflens wordt gebruikt om afzonderlijke componenten aan te sluiten op de dubbelmembraanpomp. De flens is inclusief de benodigde schroeven en afdichtingen.
Speciale aansluitingen zijn verkrijgbaar op aanvraag.
Eigenschappen en voordelen
Materialen: PP / PVDF / aluminium / roestvrij staal (1.4571)
Aansluitingen: DN 40 tot 1 1/2" AG / DN 38 tot 1 1/2" AG
Voedsel
Explosiebeveiliging
DN 25 (1")
Speciale chemieslang FEP
voor hoogzuivere producten
Omschrijving:
De slang is geschikt voor alle gangbare media, maar ook voor hoogzuivere producten. Hij kan worden gebruikt als druk- of zuigslang en voldoet aan de vereisten van FDA en USP Class VI.
Ook verkrijgbaar in speciale lengtes op aanvraag
Nominale breedte: DN 19 / DN 25 / DN 32 / DN 38 / DN 50
Eigenschappen & voordelen
Werkdruk tot max. 16 bar
Kleurcodering: "blauw/wit/rood
Vacuüm max. 0,9 bar
PP
PTFE
Pulsatiedemper PD I D
voor de dubbelmembraanpompen 1 1/2" tot 2"
Beschrijving:
De pulsatiedempers zijn houders gevuld met een gaskussen. Een membraan scheidt het gaskussen van de systeemvloeistof. Pulsatiedempers slaan een deel van het slagvolume op en voeren het af in het slagritme van de dubbelmembraanpomp, waarbij het gaskussen overeenkomstig wordt samengeperst of gedecomprimeerd. Hierdoor is het pulserende debiet van de pomp bijna uniform.
Regelbare luchtregeling
Materialen: PP / PVDF / roestvrij staal
Kenmerken & voordelen
Type aansluiting aan mediumzijde: 2" IG
Type aansluiting aan luchtzijde: 1/4" AG
Max. werkdruk 10 bar
zorgen voor een bijna uniforme volumestroom, wat de nauwkeurigheid van debietmeters verhoogt
Compensatie van drukpieken (waterslag) beschermt geïnstalleerde fittingen
Voorkomt buistrillingen die materiaalmoeheid en buisbreuken veroorzaken

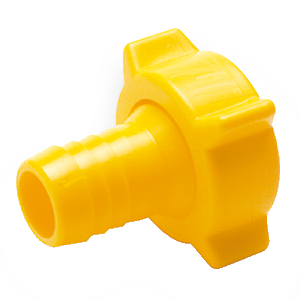

PP
DN 19 (3/4")
PP slangaansluiting
met 1" binnendraadaansluiting
Beschrijving:
De slangaansluiting verbindt de persslangen met het pompstation, de dubbelmembraanpompen of de doseersproeier. Bij gebruik van een dubbelmembraanpomp moet naast de slangaansluiting een geschikte verloopnippel worden gebruikt.
Speciale aansluitingen zijn op aanvraag verkrijgbaar
Eigenschappen & voordelen
Nominale diameter: DN 19
Materiaal gemaakt van PP
