Drukschakelaar chloorgassysteem

Continue gastoevoer

Chloorgasdoseersystemen voor waterbehandeling moeten permanent gebruiksklaar zijn, zodat het water te allen tijde voldoende gedesinfecteerd kan worden. Daarom zijn de systemen uitgerust met twee voedingsbatterijen: één in bedrijf en de andere in stand-by. De drukschakelaar druk zorgt voor automatische omschakeling tussen de twee cilinder- of trommelbatterijen.

*Illustraties kunnen afwijken van het daadwerkelijke product

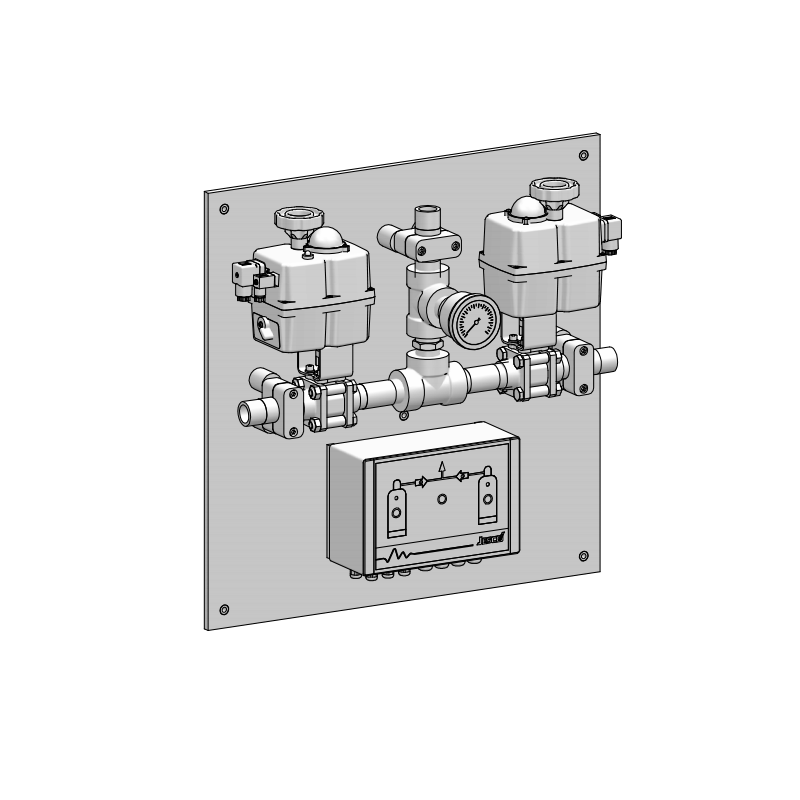

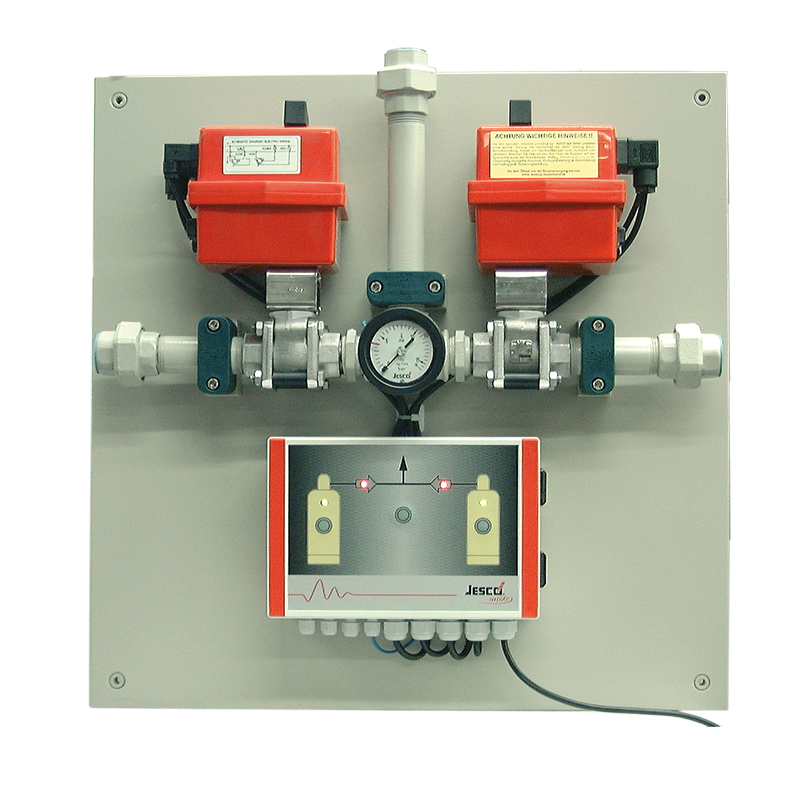

Overdruk chlooromschakelingseenheid C 7520

Geautomatiseerd en communicatief

De besturingseenheid van de C 7520 herkent aan de hand van de contactmanometer wanneer de voeding van de werkaccu op is en activeert de kogelkranen van de motor. De batterij die eerder in gebruik was en nu leeg is, wordt losgekoppeld en de stand-by batterij wordt geopend. Het besturingssysteem bewaakt alle bedrijfstoestanden en geeft ze weer in een stroomdiagram. Er zijn ook relaisuitgangen beschikbaar voor de belangrijkste bedrijfssignalen - leegmelding en storingsmelding. De gemotoriseerde kogelkraan is uitgerust met een noodhandbediening zodat handmatig schakelen mogelijk is. De C 7520 is verkrijgbaar als versie voor paneelmontage, als montageset of als gelast leidingsysteem met 5 handbediende servicekleppen.

Eigenschappen & Voordelen

Capaciteitsbereik tot 200 kg/h chloorgas en tot 1400 kg/h vloeibaar chloor
Besturing met bedieningsdisplays
Relais voor signalering op afstand
Handmatig schakelen met één druk op de knop

Productinformatie

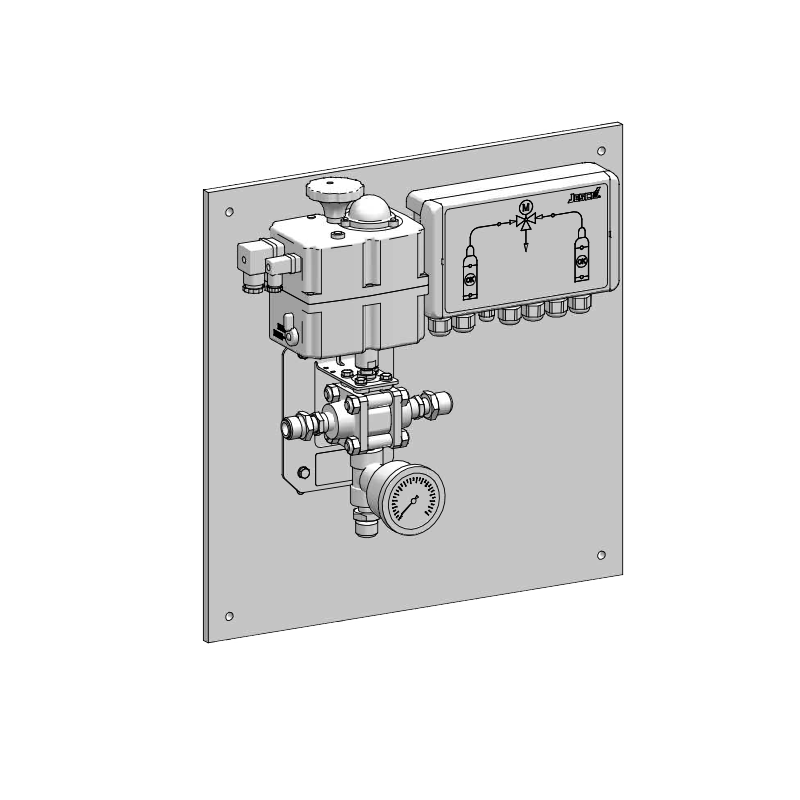

Overdruk chlooromschakelingseenheid C 7524

Intuïtief en geautomatiseerd

Als de toevoer uit de serviceaccu wegvalt, daalt de druk in het leidingsysteem. De regeleenheid herkent het chloortekort aan de hand van de contactmanometer en activeert de gemotoriseerde 3-weg kogelkraan om de batterij te vervangen. Het besturingssysteem bewaakt alle bedrijfstoestanden en geeft ze weer in een stroomdiagram. Er zijn ook relaisuitgangen beschikbaar voor de belangrijkste bedrijfsmeldingen: Leegmelding links en rechts, werksignaal links en rechts en storingsmelding. Handmatig schakelen kan door op een knop te drukken. De gemotoriseerde kogelkraan is uitgerust met een noodhandbediening zodat schakelen mogelijk is, zelfs als de stroom uitvalt. De restledigingsfunctie kan worden geactiveerd op de bedieningseenheid. Na het omschakelen schakelt deze functie met tussenpozen terug naar de lege voedingsbatterij. Op deze manier worden de overgebleven hoeveelheden uit de chloortanks opgebruikt, die de chloorbehoefte niet langer alleen kunnen dekken.

Eigenschappen & Voordelen
