Progressieve caviteitspomp B70V-D Industrie
50 l/min.
Mechanische afdichting (GLRD)
Stator NBR lichtgekleurd
*Illustraties kunnen afwijken van het daadwerkelijke product
Levertijd 2-3 weken (ongeveer 10-15 werkdagen)
Productnummer:
0172-501
Productinformatie "Progressieve caviteitspomp B70V-D Industrie"
Beschrijving:
De progressieve caviteitspomp B70V-D 50.1 in industriële uitvoering is een krachtige verdringerpomp voor medium, hoogviskeuze en viskeuze media tot aan de grenzen van de stroombaarheid. Afhankelijk van de toepassing zijn er verschillende draaistroom- en luchtmotoren beschikbaar die op elk moment met de pompeenheid kunnen worden gecombineerd. Hierdoor ben je altijd flexibel en bespaar je belangrijke bronnen.
- Aandrijfasontwerpen ook verkrijgbaar in speciale dompeldieptes van 500 - 2000 mm
- Voorbeelden van media: viskeuze minerale oliën, harsen, emulsies, verf en vele andere dikke stoffen.
Eigenschappen en voordelen
- Gelijkmatige volumestroom
- Snelle en eenvoudige reiniging
- Zacht, pulsatiearm producttransport
- Soepele loop en weinig slijtage
- Grote keuze aan robuuste en krachtige aandrijfmotoren
- goedgekeurd volgens ATEX-richtlijn 2014/34/EU, categorie 1/2
| Aandrijfas (materiaal): | Roestvrij staal (1.4571) |
|---|---|
| Afgiftesnelheid (tot max. l/min)*: | 50 |
| Diameter dompelbuis (max. mm): | 54 |
| Explosiebeveiliging: | Geen |
| Materiaal pompeenheid (materiaal): | Roestvrij staal (1.4571/1.4404) |
| Mechanische afdichting (materiaal): | Koolstof, CrMO gietijzer, FPM |
| Onderdompelingsdiepte (mm): | 1100 |
| Opvoerhoogte (tot max. bar)*: | 8 |
| Rotor (materiaal): | Roestvrij staal (1.4571) |
| Schroefdraad (inch) extern: | 1 1/2" |
| Statische afdichting (materiaal): | FPM (Fluorrubber) |
| Stator (materiaal): | NBR lichtgekleurd (nitrilbutadieenrubber) |
| Statorformaat: | 50.1 |
| Type: | B70V-D |
| Type aandrijving: | Draaistroom |
| Type afdichting: | Mechanische afdichting (GLRD) |
| Verpompte vloeistoftemperatuur (max °C): | 80 |
| Viscositeit (tot max. mPas)*: | 100000 |
| Vorm transportwiel / type aandrijving: | Torsieas (media met gemiddelde viscositeit) |
* Het maximale debiet is een waarde die is bepaald met behulp van een testbank en is gemeten met water met een gemiddelde temperatuur van ongeveer 20°C. De meting wordt uitgevoerd bij het uitblaasmondstuk van de pomp, zonder slang, mondstuk of debietmeter. Het debiet dat in de praktijk kan worden bereikt, ligt lager en is afhankelijk van de individuele toepassing, de eigenschappen van het medium en de configuratie van de pomp. De maximale opvoerhoogte is ook afhankelijk van het pompontwerp, de motor en het medium. De viscositeitswaarden zijn bepaald met olie.
** Testopstelling: medium water / diesel, stroming in voorkeursrichting, stabilisatiesectie 0,2 m voor en na de debietmeter
Accessoires
50 l/min.
Mechanische afdichting (GLRD)
Stator NBR lichtgekleurd
Verstuiver Niro
voor driefasenmotoren
Omschrijving:
Voor het afvullen en overhevelen van vloeistoffen in de voedingsmiddelen- en farmaceutische industrie en van ontvlambare en licht ontvlambare vloeistoffen. Het huis en de klep van de doseertuit zijn gemaakt van roestvrij staal (1.4571) en zijn voorzien van een beschermbeugel en een draaikoppeling.
EPDM-afdichting op aanvraag leverbaar tegen meerprijs
Aansluiting: buitendraad G 1 1/4"
Eigenschappen & voordelen
Voor het verpompen in explosiegevaarlijke omgevingen
Eenvoudige instelling van de volumestroom
Gemakkelijk te bedienen
Veilig vullen of overpompen van de betreffende vloeistof
Roterende koppeling garandeert dichtheid bij hoge druk
50 l/min.
Mechanische afdichting (GLRD)
Stator NBR lichtgekleurd
Slangaansluiting
voor driefasenmotoren
Beschrijving:
Voor het aansluiten van de persslangen op het B70V-D pompstation.
Nominale maten: DN 25 / DN 32 / DN 38
Eigenschappen en voordelen
Aansluitschroefdraad: 1 1/2"
Materiaal roestvrij staal
50 l/min.
Mechanische afdichting (GLRD)
Stator NBR lichtgekleurd
Montageflens
voor driefasenmotoren
Beschrijving:
De montageflens is bevestigd aan de B70V pomp en een tegenflens. De flens wordt direct aan de pompeenheid gelast.
Materiaal: Roestvrij staal (1.4571)
Eigenschappen & voordelen
DN 80 / PN 10
volgens de norm: DIN 2576
Diameter pompunit Ø 52-54 mm
50 l/min.
Mechanische afdichting (GLRD)
Stator NBR lichtgekleurd

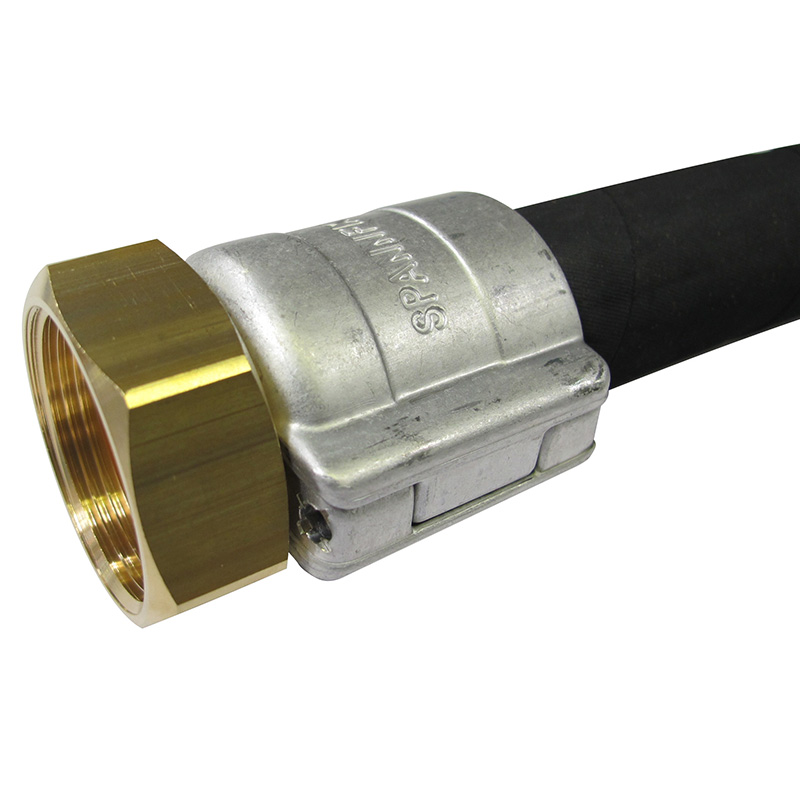

Integratie van slangen
voor driefasenmotoren
Beschrijving:
De slangverbinding zorgt voor een goede geleidende overgang tussen de slang en het pompstation. Het gebruik van geleidende slangen is verplicht in explosiegevaarlijke omgevingen. De ohmse weerstand tussen de koppelingen moet kleiner zijn dan106 ohm.
Voor progressieve holtepompen en dubbelmembraanpompen
Eigenschappen & voordelen
Gemaakt van messing / roestvrij staal (1.4571)
Voor slangen met nominale diameter DN 32 / DN 38 / DN 50
50 l/min.
Mechanische afdichting (GLRD)
Stator NBR lichtgekleurd
50 l/min.
Mechanische afdichting (GLRD)
Stator NBR lichtgekleurd
Balancer
voor driefasenmotoren
Beschrijving:
De balancer maakt het gemakkelijker om de pomp in de container te plaatsen en te verplaatsen en heeft een traploze lastinstelling. Hij is uitgerust met een speciale valbeveiliging in geval van veerbreuk en biedt maximale veiligheid voor langdurige toepassingen.
Voor vatpompen en progressieve holtepompen
Kenmerken & voordelen
Draagvermogen van 10 - 30 kg
Kabeltrek tot 2 m
50 l/min.
Mechanische afdichting (GLRD)
Stator NBR lichtgekleurd
Vat adapter
voor driefasenmotoren
Beschrijving:
De vatadapter is nodig om de pomp vast te zetten in de vatopening. Hij voorkomt dat de pomp omvalt als het vat leeg is.
Kenmerken & voordelen
Materiaal PP / St 37
50 l/min.
Mechanische afdichting (GLRD)
Stator NBR lichtgekleurd
Klemapparaat
voor driefasenmotoren
Omschrijving:
Het klemsysteem is voor de bevestiging van de B70V progressieve caviteitspomp in open en dikwandige vaten en containers.
Geschikt voor een breed scala aan pompstationdiameters
Kenmerken & voordelen
Gemaakt van roestvrij staal
50 l/min.
Mechanische afdichting (GLRD)
Stator NBR lichtgekleurd
Potentiaalvereffeningskabel
voor driefasenmotoren
Beschrijving:
De potentiaalvereffeningskabel wordt gebruikt voor de elektrisch geleidende verbinding tussen de explosieveilige pomp en het vat en heeft de functie van aarding en potentiaalvereffening.
2 m met bevestigingsclip
Eigenschappen & voordelen
Functie aarding en potentiaalvereffening
50 l/min.
Mechanische afdichting (GLRD)
Stator NBR lichtgekleurd
IBC oversteek
voor driefasenmotoren
Omschrijving:
De IBC hijsbalk wordt gebruikt om de pompeenheden of de dubbelmembraanpomp veilig te verwijderen en te installeren.
Geschikt voor vatpompen, B70 progressieve holtepompen en membraanpompen
Inclusief transportbanden voor hefvoertuigen en spanhaken voor bevestiging aan de container
Kenmerken en voordelen
Compatibel met alle standaard IBC-containers
Materiaal: roestvrij staal
Spanhaak: gegalvaniseerd staal
voor vatpompen / B70-versie, geleidingshuls met Ø 55 mm van kunststof
