Pompe dosatrici a membrana e a pistone

Le pompe dosatrici a membrana e a pistone, accurate e indipendenti dalla pressione, sono i dispositivi di dosaggio ideali per incarichi di miscelazione precisi. Assicurando quantità di dosaggio proporzionali alla lunghezza della corsa, garantiscono l’impostazione precisa anche di quantità ridotte. I motori di azionamento regolabili esternamente consentono una regolazione flessibile della quantità di dosaggio dal 5% al 100% e non alterano il rapporto di miscelazione. Grazie a tutte queste caratteristiche, le pompe a membrana e a pistone sono la scelta ideale per incarichi di dosaggio industriali complessi.

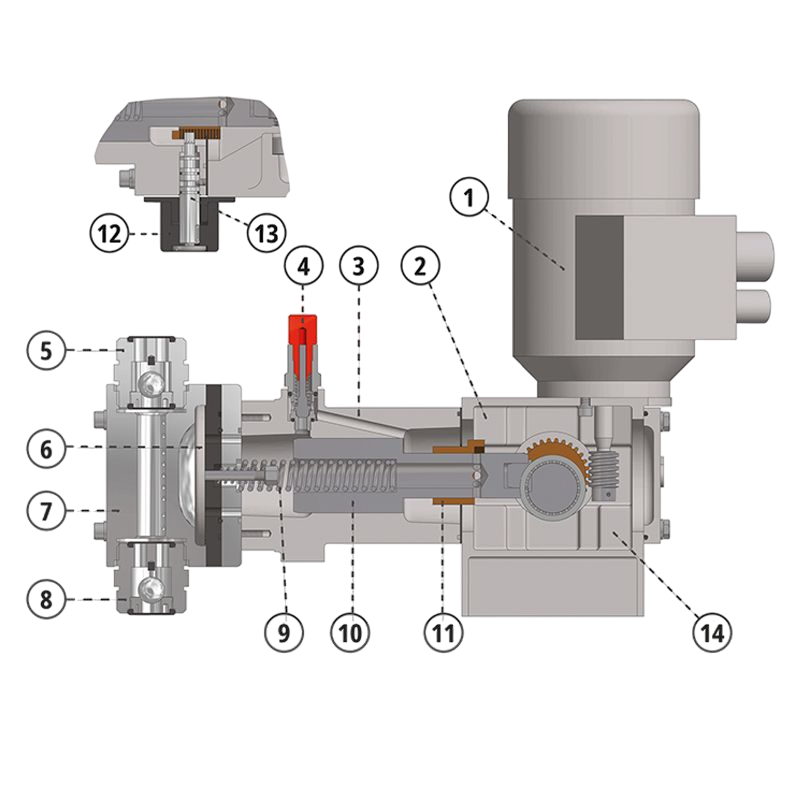

Struttura della pompa dosatrice a membrana e a pistone MEMDOS KMS

(1) Motore di azionamento

(2) Azionamento

(3) Unità idraulica

(4) Valvola di contenimento

(5) Valvola di mandata

(6) Membrana

(7) Testa di dosaggio

(8) Valvola di aspirazione

(9) Molla del pistone

(10) Pistone

(11) Cassetto di controllo

(12) Testa di regolazione

(13) Mandrino di regolazione

(14) Liquido idraulico

MEMDOS KMS/ZKMS

La forza di un sistema modulare

La pompa MEMDOS KMS/ZKMS è stata realizzata con una struttura modulare. Offre così l’innegabile vantaggio di poter combinare diversi elementi in base alla situazione specifica e di poter ottenere una pompa dosatrice perfettamente calibrata sulle proprie esigenze.

Versatilità e adattabilità

Nello sviluppo di MEMDOS KMS si è cercato di offrire agli utilizzatori i vantaggi di seguito riportati:

Semplicità di montaggio

La membrana si può sostituire rapidamente.
Per lo smontaggio della flangia del pistone non serve una correzione del punto zero.

Flessibilità elevata

La struttura razionale rende necessario un numero minimo di pezzi di ricambio.
Con l’installazione sull’azionamento di una seconda unità di dosaggio con una gamma di potenza identica o differente si ottiene una pompa a testa doppia MEMDOS ZKMS.
Grazie alla versione simmetrica della pompa, la flangia del pistone si può installare sul lato sinistro o sul lato destro della pompa semplice, rendendo la struttura dell’impianto redditizia e compatta.
Con l’installazione di quattro viti prigioniere, la pompa di dosaggio si può riconvertire o attrezzare passando da una regolazione manuale a una regolazione elettrica della corsa.
Per l’azionamento si utilizzano motori con una tensione multigamma (220 – 240 / 380 – 420 V, 50 Hz; 440 – 480 V, 60 Hz), un grado di protezione elevato (IP55) e una classe di isolamento elevata (F). Motori speciali (ATEX) sono disponibili su richiesta.
In tutte le pompe sono integrate valvole di contenimento con omologazione TÜV, che impediscono danni alla pompa e alle unità periferiche. Questi dispositivi sono selezionabili in base alla potenza della pompa e alla pressione massima desiderata del sistema.

Informazioni sul prodotto

*L'illustrazione può differire dal prodotto reale

MEMDOS KMS LB/LA

Extrem strapazierfähig

Die MEMDOS KMS LB/LA vereint die Leckagefreiheit der Membrandosierpumpen mit der Präzision der Kolbendosierpumpen und garantiert somit eine zuverlässige Dosierung.

Die MEMDOS KMS LB/LA ist eine strapazierfähige Pumpe mit hydraulisch ausgelenkter Membrane. Das vertikale Hydrauliksystem ist wartungsarm und benötigt keine komplizierten Entlüftungs- oder Nachfüllmechanismen. Ein integriertes Überdruckventil in der Hydraulikeinheit öffnet bei Überlastung und sorgt damit für Sicherheit. Die vorgespannte, rohrförmige Membrane gleicht ungleichmäßige Ansaugbedingungen selbständig aus. Die Dosierpumpe erreicht eine Ansaughöhe von bis zu 5 m. Über einen Steuerschieber kann die Dosiermenge im Betrieb oder Stillstand komfortabel reguliert werden ohne dabei die Hublänge zu verändern. Dies geschieht entweder manuell mithilfe der Hublängeneinstellung bzw. mithilfe eines Potentiometers oder automatisch mit einem 0/4 – 20 mA-Signal über einen Frequenzumrichter.
