A membránszivattyú felépítése
(1) Kimenet
(2) Kimeneti cső
(3) Kimeneti golyósszelep
(4) Levegőszelep
(5) Levegőkamra
(6) Membrán
(7) Folyadékkamra
(8) Membrán összekötő tengely
(9) Bemeneti golyósszelep
(10) Bemeneti cső
(11) Bemenet
Válasszon ki egy kategóriát
Membránszivattyúnk működésmódja:
A kamrában (A) keletkező túlnyomás lezárja a szívószelepet és kinyitja a nyomószelepet, így a folyadék bejut a nyomóvezetékbe. Ezzel egyidejűleg ugyanez a folyamat fordított sorrendben megy végbe a kamra (B) vákuumterében. A nyomószelep lezáródik, a szívószelep pedig kinyílik, így a folyadék beáramolhat a szívóoldalon.
A sűrített levegős duplamembrános szivattyú telepítési lehetőségei
Önfelszívó
Ha a szívócsonk a folyadékszint felett van, a szivattyúnak magának kell a szállítandó közeget felszívnia. A membránszivattyúk szárazon futva akár 4,5 m Vo-ig képesek önfelszívásra, megtöltött szívóvezeték esetén akár 9 m Vo szívómagasság is elérhető.
Elsüllyesztett üzemelési mód
Az 1 1/2” és 2” méretű szivattyúk folyadékba meríthetők és ott üzemeltethetők, amennyiben a szivattyú anyaga kellően ellenálló, és a levegőkimenet a folyadékszint felett van.
Helyhez kötött vagy mobil szerelés
A szivattyúk vagy helyhez kötötten szerelhetők fel, vagy szükség szerint különböző alkalmazási helyekre szállíthatók a folyadékok különböző göngyölegekből történő kiürítése céljából.
Ráfolyásos üzemelés
Ha a folyadékszint a szívócsonk felett van, akkor ezt pozitív ráfolyásnak nevezzük. A maximális bemeneti nyomás túllépése esetén a szívóvezetéket megfelelő elzárószerelvényekkel kell ellátni.
Függő kivitel
Különleges folyamatkövetelmények esetén a szivattyú felfüggesztett állapotban is telepíthető.
Termékeink
Teljes körű membránszivattyú kínálatunk
Membránszivattyús keverőrendszer
keveréshez és szivattyúzáshoz (robbanásbiztos)
Leírás:

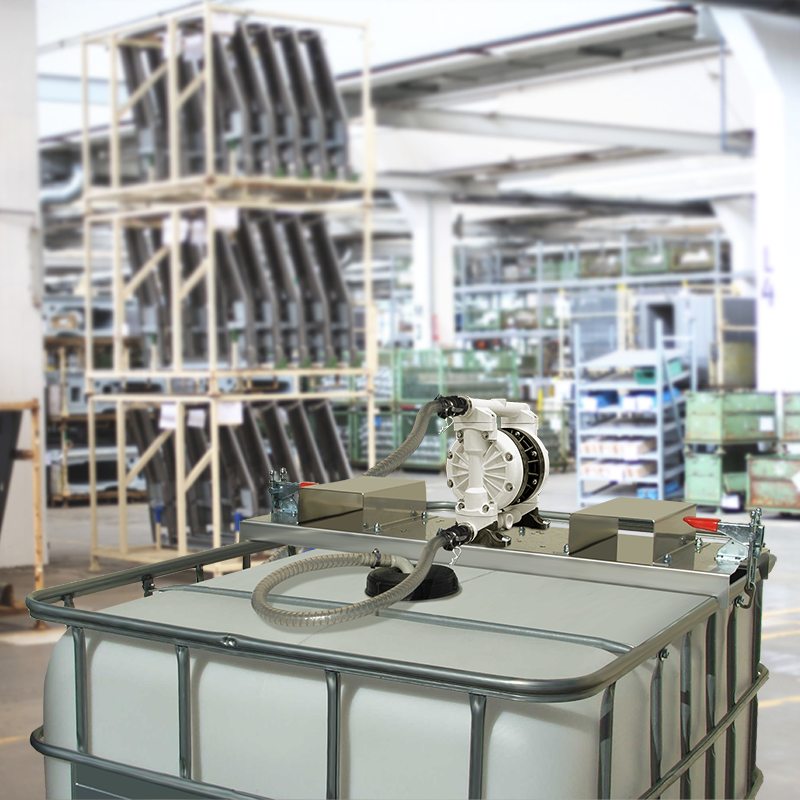

Az új membránszivattyús keverőrendszer beépített sűrített levegővel hajtott kettős membránszivattyúval tökéletes megoldás olyan folyadékok esetében, amelyeket feldolgozás előtt össze kell keverni, majd szivattyúzni kell, vagy amelyek kis szilárd anyagokat is tartalmaznak. A keverési és szivattyúzási folyamat egy szívó- és keverőcsövön és egy 3 irányú szelepen keresztül történik. Az előre összeszerelt rendszer néhány egyszerű lépésben azonnal használatra kész, és robbanásveszélyes folyadékok esetén is alkalmas.
Keverés és szivattyúzás egy rendszerbe integrálva
Példák a közegekre: Festékek és lakkok, emulziók, diszperziók, szuszpenziók, víz/olaj keverékek, folyadékok megnövekedett viszkozitással és szilárdanyag-tartalommal.
Jellemzők és előnyök
Gyors telepítés és időmegtakarítás a könnyű kezelhetőségnek köszönhetően
Kompakt kialakítás
Az alaplemez jó stabilitást biztosít a tartályfedélnek
Könnyen behelyezhető a tartály 2"-os dugattyúnyílásába kiegyensúlyozó vagy daru segítségével
Nincs szükség további keverőre
Műanyag
PVDF
Sűrített levegő
Dupla membránszivattyú DMP modell 3/8" műanyagból
kis rendszerekhez és laboratóriumokban
Leírás:
A kettős membránszivattyú alkalmas kis mennyiségek szivattyúzására, laboratóriumokban és alkalmi töltési műveletekhez.
Tipikus alkalmazások: Folyadékok, amelyek szilárd részecskéket tartalmaznak, mint például festékek és lakkok, galvanizáló folyadékok stb.
beépített hangtompító a DMP 1" modellméretig
rendkívül ellenálló TFM (PTFE) membránok (módosított PTFE)
Jellemzők és előnyök
Nagy hidraulikai teljesítmény
Karbantartásra optimalizált kialakítás és egyszerű telepítés
Önfelszívó (még száraz állapotban is)
Megerősített elasztomerek és hőre lágyuló membránok
Abszolút olajmentes
dugulásmentes működés
Műanyag
PP
Sűrített levegő
Dupla membránszivattyú DMP modell 3/8" műanyagból
kis rendszerekhez és laboratóriumokban
Leírás:
A kettős membránszivattyú alkalmas kis mennyiségek szivattyúzására, laboratóriumokban és alkalmi töltési műveletekhez.
tipikus alkalmazások: vegyi anyagok keringetése és adagolása, szilárd részecskéket tartalmazó folyadékok, mint például festékek és lakkok, galvanizáló folyadékok stb.
beépített hangtompító a DMP 1" modellméretig
Jellemzők és előnyök
Nagy hidraulikai teljesítmény
Karbantartásra optimalizált kialakítás és egyszerű telepítés
Önfelszívó (még száraz állapotban is)
Megerősített elasztomerek és hőre lágyuló membrán
Abszolút olajmentes
dugulásmentes működés
Robbanásvédelem
Műanyag
PVDF
Dupla membránszivattyú DMP modell 2" robbanásbiztos műanyagból
növénytáplálók és nagyipari üzemek számára
Leírás:
A dupla membránszivattyú 2" PVDF robbanásbiztos, alkalmas nagyipari és rendszerbetáplálásra, valamint nagy áramlási sebességek és nagyobb viszkozitások esetén.
Tipikus alkalmazások: Szűrőprés, tartálytisztító rendszer, pigmentfestékek és gyanták.
Beépített hangtompító DMP 1" modellméretig
rendkívül ellenálló TFM (PTFE) membránok (módosított PTFE)
Jellemzők és előnyök
Nagy hidraulikai teljesítmény
Karbantartásra optimalizált kialakítás és egyszerű telepítés
Önfelszívó (még száraz állapotban is)
Abszolút olajmentes
Dugulásmentes működés
Szivattyúk robbanásbiztosak az ATEX-irányelvnek megfelelően (robbanásvédelem)
Élelmiszer
Fém
Rozsdamentes acél
Dupla membránszivattyú DMP modell 2" PURE
az élelmiszer- és gyógyszeripari ágazatban
Leírás:
A kettős membránszivattyú alkalmas az élelmiszer- és gyógyszeripari ágazatban, valamint nagy áramlási sebességek és magasabb viszkozitások esetén.
Tipikus alkalmazások: folyékony élelmiszerek és luxusélelmiszerek, gyógyszerhatóanyagok és kozmetikai termékek.
Beépített hangtompító DMP 1" típusméretig
FDA-konform
Jellemzők és előnyök
Nagy hidraulikai teljesítmény
Karbantartásra optimalizált kialakítás és egyszerű telepítés
Önfelszívó (még száraz állapotban is)
Jégmentes légrendszer
Dugulásmentes működés
Élelmiszerbiztos csatlakozások
Élelmiszer
Műanyag
PE
Dupla membránszivattyú DMP modell 2" PEE PURE
az élelmiszer- és gyógyszeripari ágazatban
Leírás:
A kettős membránszivattyú alkalmas az élelmiszer- és gyógyszeripari ágazatban, valamint nagy áramlási sebességek és magasabb viszkozitások esetén.
Tipikus alkalmazások: folyékony élelmiszerek és luxusélelmiszerek, gyógyszerhatóanyagok és kozmetikai termékek.
Rendkívül ellenálló PE anyag alacsony súrlódási együtthatóval
FDA-konform
Jellemzők és előnyök
Nagy hidraulikai teljesítmény
Karbantartásra optimalizált kialakítás és egyszerű telepítés
Önfelszívó (még száraz állapotban is)
Jégmentes légrendszer
Dugulásmentes működés
Élelmiszerbiztos csatlakozások
Műanyag
PP
Sűrített levegő
Dupla membránszivattyú DMP modell 2" műanyagból
növénytáplálók és nagyipari üzemek számára
Leírás:
A kettős membránszivattyú alkalmas nagyipari és rendszeradagolásra, valamint nagy áramlási sebességek és nagyobb viszkozitások esetén.
Jellemző alkalmazások: Szűrőprés, tartálytisztító rendszer, pigmentfestékek és gyanták.
Beépített hangtompító DMP 1" modellméretig
rendkívül ellenálló TFM (PTFE) membránok (módosított PTFE)
Jellemzők és előnyök
Nagy hidraulikai teljesítmény
Karbantartásra optimalizált kialakítás és egyszerű telepítés
Önfelszívó (még száraz állapotban is)
Megerősített elasztomerek és hőre lágyuló membránok
Abszolút olajmentes
dugulásmentes működés
Robbanásvédelem
Fém
Alumínium
Dupla membránszivattyú DMP modell 2" fém
növénytáplálók és nagyipari üzemek számára
Leírás:
A kettős membránszivattyú alkalmas nagyipari és rendszerbetáplálásra, valamint nagy áramlási sebességek és nagyobb viszkozitások esetén.
Tipikus alkalmazások: hordókból és tartályokból történő átvitel, maró oldatok és vegyi anyagok átvitele.
Beépített hangtompító DMP 1" típusméretig
Pure változatban is kapható (5254-410)
Jellemzők és előnyök
Nagy hidraulikai teljesítmény
Karbantartásra optimalizált kialakítás és egyszerű telepítés
Önfelszívó (még száraz állapotban is)
Abszolút olajmentes
Dugulásmentes működés
ATEX-irányelv szerinti robbanásbiztos szivattyúk (robbanásvédelem)
Műanyag
PP
Sűrített levegő
Dupla membránszivattyú DMP modell 1/4" műanyagból
kis rendszerekhez és laboratóriumokban
Leírás:
A kettős membránszivattyú alkalmas kis mennyiségek szivattyúzására, laboratóriumokban és alkalmi töltési műveletekhez.
tipikus alkalmazások: vegyi anyagok keringetése és adagolása, szilárd részecskéket tartalmazó folyadékok, mint például festékek és lakkok, galvanizáló folyadékok stb.
beépített hangtompító a DMP 1" modellméretig
rendkívül ellenálló TFM (PTFE) membránok (módosított PTFE)
Jellemzők és előnyök
Nagy hidraulikai teljesítmény
Karbantartásra optimalizált kialakítás és egyszerű telepítés
Önfelszívó (még száraz állapotban is)
Megerősített elasztomerek és hőre lágyuló membránok
Abszolút olajmentes
dugulásmentes működés
Műanyag
PVDF
Sűrített levegő
Dupla membránszivattyú DMP modell 1/4" mini műanyagból
kis rendszerekhez és laboratóriumokban
Leírás:
A kettős membránszivattyú alkalmas kis mennyiségek szivattyúzására, laboratóriumokban és alkalmi töltési műveletekhez.
tipikus alkalmazások: vegyi anyagok keringetése és adagolása, szilárd részecskéket tartalmazó folyadékok, mint például festékek és lakkok, galvanizáló folyadékok stb.
beépített hangtompító a DMP 1" típusméretig
rendkívül ellenálló TFM (PTFE) membránok (módosított PTFE)
Jellemzők és előnyök
Nagy hidraulikai teljesítmény
Karbantartásra optimalizált kialakítás és egyszerű telepítés
Önfelszívó (még száraz állapotban is)
Megerősített elasztomerek és hőre lágyuló membránok
Abszolút olajmentes
dugulásmentes működés
Műanyag
PP
Sűrített levegő
Dupla membránszivattyú DMP modell 1/4" mini műanyagból
kis rendszerekhez és laboratóriumokban
Leírás:
A kettős membránszivattyú alkalmas kis mennyiségek szivattyúzására, laboratóriumokban és alkalmi töltési műveletekhez.
Tipikus alkalmazások: Folyadékok, amelyek szilárd részecskéket tartalmaznak, mint például festékek és lakkok, galvanizáló folyadékok stb.
beépített hangtompító a DMP 1" modellméretig
rendkívül ellenálló TFM (PTFE) membránok (módosított PTFE)
Jellemzők és előnyök
Nagy hidraulikai teljesítmény
Karbantartásra optimalizált kialakítás és egyszerű telepítés
Önfelszívó (még száraz állapotban is)
Megerősített elasztomerek és hőre lágyuló membránok
Abszolút olajmentes
dugulásmentes működés
Élelmiszer
Fém
Rozsdamentes acél
Dupla membránszivattyú DMP modell 1/2" PURE
az élelmiszer- és gyógyszeripari ágazatban
Leírás:
A kettős membránszivattyú alkalmas az élelmiszer- és gyógyszeripari ágazatban, valamint hordók, IBC-k és tartályok ürítésére.
Tipikus alkalmazások: folyékony élelmiszerek és luxusélelmiszerek, gyógyszerhatóanyagok és kozmetikai termékek.
Beépített hangtompító DMP 1" modellméretig
FDA-konform
Jellemzők és előnyök
Nagy hidraulikai teljesítmény
Karbantartásra optimalizált kialakítás és egyszerű telepítés
Önfelszívó (még száraz állapotban is)
Jégmentes légrendszer
Dugulásmentes működés
Élelmiszerbiztos csatlakozások
Műanyag
PP
Sűrített levegő
Dupla membránszivattyú DMP modell 1/2" műanyagból
hordó-, IBC- és tartályürítéshez
Leírás:
A kettős membránszivattyú ipari alkalmazásokhoz, valamint hordó-, IBC- és tartályürítéshez alkalmas.
Jellemző alkalmazások: 200 literes hordók, festékek keringetése és adagolása, vegyszerek, oldószerek, savak és folyékony szappan adagolása.
Beépített hangtompító DMP 1" modellméretig
rendkívül ellenálló TFM (PTFE) membránok (módosított PTFE)
Jellemzők és előnyök
Nagy hidraulikai teljesítmény
Karbantartásra optimalizált kialakítás és egyszerű telepítés
Önfelszívó (még száraz állapotban is)
Megerősített elasztomerek és hőre lágyuló membránok
Abszolút olajmentes
dugulásmentes működés
Műanyag
Műanyag
PE
Dupla membránszivattyú DMP modell 1/2" mini PET Pure
hordó-, IBC- és tartályürítéshez
Leírás:
A kettős membránszivattyú alkalmas az élelmiszer- és gyógyszeripari ágazatban, valamint hordók, IBC-k és tartályok ürítésére.
Tipikus alkalmazások: folyékony élelmiszerek és luxusélelmiszerek, gyógyszerhatóanyagok és kozmetikai termékek.
Rendkívül ellenálló PE anyag alacsony súrlódási együtthatóval
FDA-konform
Jellemzők és előnyök
Nagy hidraulikai teljesítmény
Karbantartásra optimalizált kialakítás és egyszerű telepítés
Önfelszívó (még száraz állapotban is)
Jégmentes légrendszer
Dugulásmentes működés
Élelmiszerbiztos csatlakozások
Robbanásvédelem
Műanyag
PVDF
Dupla membránszivattyú DMP modell 1/2" mini műanyagból
hordó-, IBC- és tartályürítéshez
Leírás:
A kettős membránszivattyú ipari alkalmazásokhoz, valamint hordó-, IBC- és tartályürítéshez alkalmas.
Jellemző alkalmazások: 200 literes hordók, festékek keringetése és adagolása, vegyszerek, oldószerek, savak és folyékony szappan adagolása.
Beépített hangtompító DMP 1" modellméretig
rendkívül ellenálló TFM (PTFE) membránok (módosított PTFE)
Jellemzők és előnyök
Nagy hidraulikai teljesítmény
Karbantartásra optimalizált kialakítás és egyszerű telepítés
Önfelszívó (még száraz állapotban is)
Megerősített elasztomerek és hőre lágyuló membránok
Abszolút olajmentes
dugulásmentes működés
Robbanásvédelem
Fém
Alumínium
Dupla membránszivattyú DMP modell 1/2" fémből
hordó-, IBC- és tartályürítéshez
Leírás:
A kettős membránszivattyú ipari alkalmazásokhoz, valamint hordó-, IBC- és tartályürítéshez alkalmas.
Jellemző alkalmazások: 200 literes hordók, festékek keringetése és adagolása, vegyszerek, oldószerek, savak és folyékony szappan adagolása.
Beépített hangtompító DMP 1" modellméretig
Pure változatban is kapható (5224-410)
Jellemzők és előnyök
Nagy hidraulikai teljesítmény
Karbantartásra optimalizált kialakítás és egyszerű telepítés
Önfelszívó (még száraz állapotban is)
Abszolút olajmentes
Dugulásmentes működés
ATEX-irányelv szerinti robbanásbiztos szivattyúk (robbanásvédelem)
Robbanásvédelem
Műanyag
PVDF
Dupla membránszivattyú DMP modell 1" robbanásbiztos műanyagból
ipari alkalmazásokhoz, valamint hordó, IBC és tartály ürítéshez
Leírás:
A dupla membránszivattyú 1" PVDF robbanásbiztos ipari alkalmazásokhoz, valamint hordó-, IBC- és tartályürítéshez alkalmas.
Tipikus alkalmazások: Áttöltés hordókból és tartályokból, maró oldatok és vegyi anyagok átadása.
Beépített hangtompító a DMP 1" modellméretig
rendkívül ellenálló TFM (PTFE) membránok (módosított PTFE)
Jellemzők és előnyök
Nagy hidraulikai teljesítmény
Karbantartásra optimalizált kialakítás és egyszerű telepítés
Önfelszívó (még száraz állapotban is)
Abszolút olajmentes
Dugulásmentes működés
ATEX-irányelv szerinti robbanásbiztos szivattyúk (robbanásvédelem)
Élelmiszer
Fém
Rozsdamentes acél
Dupla membránszivattyú DMP modell 1" PURE
az élelmiszer- és gyógyszeripari ágazatban
Leírás:
A kettős membránszivattyú alkalmas az élelmiszer- és gyógyszeripari ágazatban, valamint hordók, IBC-k és tartályok ürítésére.
Tipikus alkalmazások: folyékony élelmiszerek és luxusélelmiszerek, gyógyszerhatóanyagok és kozmetikai termékek.
Beépített hangtompító a DMP 1" modellméretig
FDA-konform
Jellemzők és előnyök
Nagy hidraulikai teljesítmény
Karbantartásra optimalizált kialakítás és egyszerű telepítés
Önfelszívó (még száraz állapotban is)
Jégmentes légrendszer
Dugulásmentes működés
Élelmiszerbiztonságos csatlakozások
Élelmiszer
Műanyag
PE
Dupla membránszivattyú DMP modell 1" PEE PURE
az élelmiszer- és gyógyszeripari ágazatban
Leírás:
A kettős membránszivattyú alkalmas az élelmiszer- és gyógyszeripari ágazatban, valamint hordók, IBC-k és tartályok ürítésére.
Tipikus alkalmazások: folyékony élelmiszerek és luxusélelmiszerek, gyógyszerhatóanyagok és kozmetikai termékek.
Rendkívül ellenálló PE anyag alacsony súrlódási együtthatóval
FDA-konform
Jellemzők és előnyök
Nagy hidraulikai teljesítmény
Karbantartásra optimalizált kialakítás és egyszerű telepítés
Önfelszívó (még száraz állapotban is)
Jégmentes légrendszer
Dugulásmentes működés
Élelmiszerbiztos csatlakozások
Műanyag
PP
Sűrített levegő
Dupla membránszivattyú DMP modell 1" műanyagból
ipari alkalmazásokhoz, valamint hordó, IBC és tartály ürítéshez
Leírás:
A kettős membránszivattyú ipari alkalmazásokhoz, valamint hordók, IBC-k és tartályok ürítéséhez alkalmas.
Jellemző alkalmazások: Áttöltés hordókból és tartályokból, maró oldatok és vegyi anyagok átadása.
Beépített hangtompító DMP 1" modellméretig
rendkívül ellenálló TFM (PTFE) membránok (módosított PTFE)
Jellemzők és előnyök
Nagy hidraulikai teljesítmény
Karbantartásra optimalizált kialakítás és egyszerű telepítés
Önfelszívó (még száraz állapotban is)
Megerősített elasztomerek és hőre lágyuló membránok
Abszolút olajmentes
dugulásmentes működés
Robbanásvédelem
Fém
Alumínium
Dupla membránszivattyú DMP modell 1" fém
hordó-, IBC- és tartályürítéshez
Leírás:
A kettős membránszivattyú ipari alkalmazásokhoz, valamint hordók, IBC-k és tartályok ürítéséhez alkalmas.
Jellemző alkalmazások: Áttöltés hordókból és tartályokból, maró oldatok és vegyi anyagok átadása.
Beépített hangtompító DMP 1" modellméretig
Pure változatban is kapható (5234-410)
Jellemzők és előnyök
Nagy hidraulikai teljesítmény
Karbantartásra optimalizált kialakítás és egyszerű telepítés
Önfelszívó (még száraz állapotban is)
Abszolút olajmentes
Dugulásmentes működés
Szivattyúk robbanásbiztosak az ATEX-irányelvnek megfelelően (robbanásvédelem)
Robbanásvédelem
Műanyag
PVDF
Dupla membránszivattyú DMP modell 1 1/2" robbanásbiztos műanyagból
növénytáplálók és nagyipari üzemek számára
Leírás:
A dupla membránszivattyú 1 1/2" PVDF robbanásbiztos, alkalmas nagyipari és rendszerbetáplálásra, valamint nagy áramlási sebességek és nagyobb viszkozitások esetén.
Tipikus alkalmazások: Szűrőprés, tartálytisztító rendszer, pigmentfestékek és gyanták.
Beépített hangtompító a DMP 1" modellméretig
rendkívül ellenálló TFM (PTFE) membránok (módosított PTFE)
Jellemzők és előnyök
Nagy hidraulikai teljesítmény
Karbantartásra optimalizált kialakítás és egyszerű telepítés
Önfelszívó (még száraz állapotban is)
Abszolút olajmentes
Dugulásmentes működés
Szivattyúk robbanásbiztosak az ATEX-irányelvnek megfelelően (robbanásvédelem)
Élelmiszer
Fém
Rozsdamentes acél
Dupla membránszivattyú DMP modell 1 1/2" PURE
az élelmiszer- és gyógyszeripari ágazatban
Leírás:
A kettős membránszivattyú alkalmas az élelmiszer- és gyógyszeripari ágazatban, valamint nagy áramlási sebességek és magasabb viszkozitások esetén.
Tipikus alkalmazások: folyékony élelmiszerek és luxusélelmiszerek, gyógyszerhatóanyagok és kozmetikai termékek.
Beépített hangtompító DMP 1" típusméretig
FDA-konform
Jellemzők és előnyök
Nagy hidraulikai teljesítmény és optimalizált levegőfogyasztás
Nagy ellenállású TFM (PTFE) membránok (módosított PTFE)
Karbantartásra optimalizált kialakítás és egyszerű telepítés
Önfelszívó (még száraz állapotban is)
Ideális nyírásra érzékeny közegekhez
Élelmiszer-biztonságos csatlakozások
Műanyag
PP
Sűrített levegő
Dupla membránszivattyú DMP modell 1 1/2" műanyagból
növénytáplálók és nagyipari üzemek számára
Leírás:
A kettős membránszivattyú alkalmas nagyipari és rendszeradagolásra, valamint nagy áramlási sebességek és nagyobb viszkozitások esetén.
Jellemző alkalmazások: Szűrőprés, tartálytisztító rendszer, pigmentfestékek és gyanták.
Beépített hangtompító DMP 1" modellméretig
rendkívül ellenálló TFM (PTFE) membránok (módosított PTFE)
Jellemzők és előnyök
Nagy hidraulikai teljesítmény
Karbantartásra optimalizált kialakítás és egyszerű telepítés
Önfelszívó (még száraz állapotban is)
Megerősített elasztomerek és hőre lágyuló membránok
Abszolút olajmentes
dugulásmentes működés
Az Ön kapcsolattartója
Lutz-Szivattyúk Magyarország Kft.
Kérdése van a termékeinkkel kapcsolatban?
Csapatunk szívesen segít Önnek. Kérjük, küldjön nekünk egy megkeresést vagy hívjon fel minket.
+36 96 41 98 13
lutz-szivattyuk@lutz.hu
Kapcsolatfelvételi kérelem
